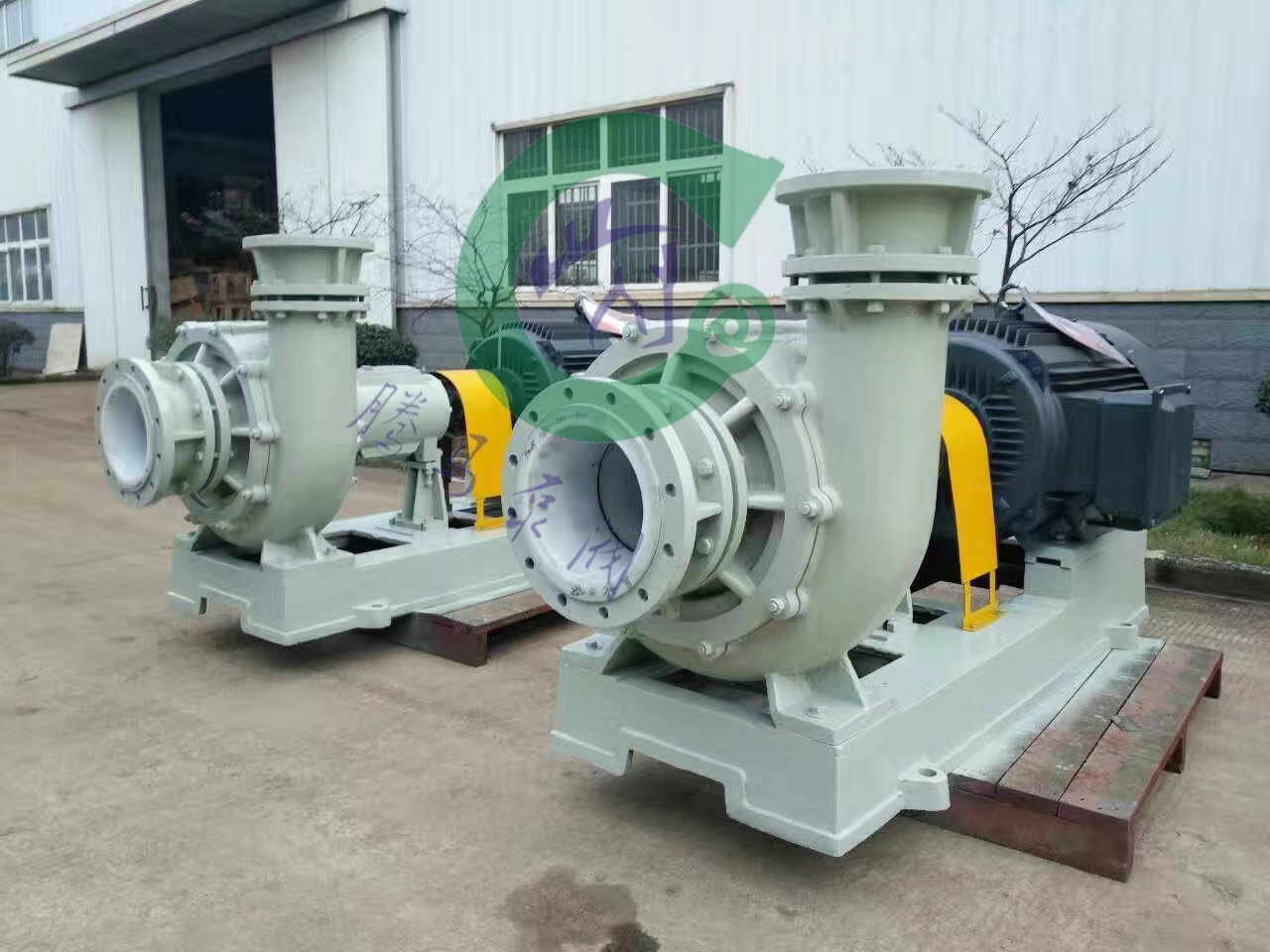

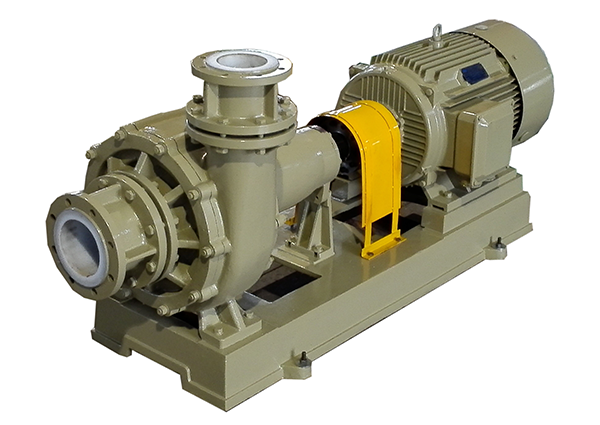

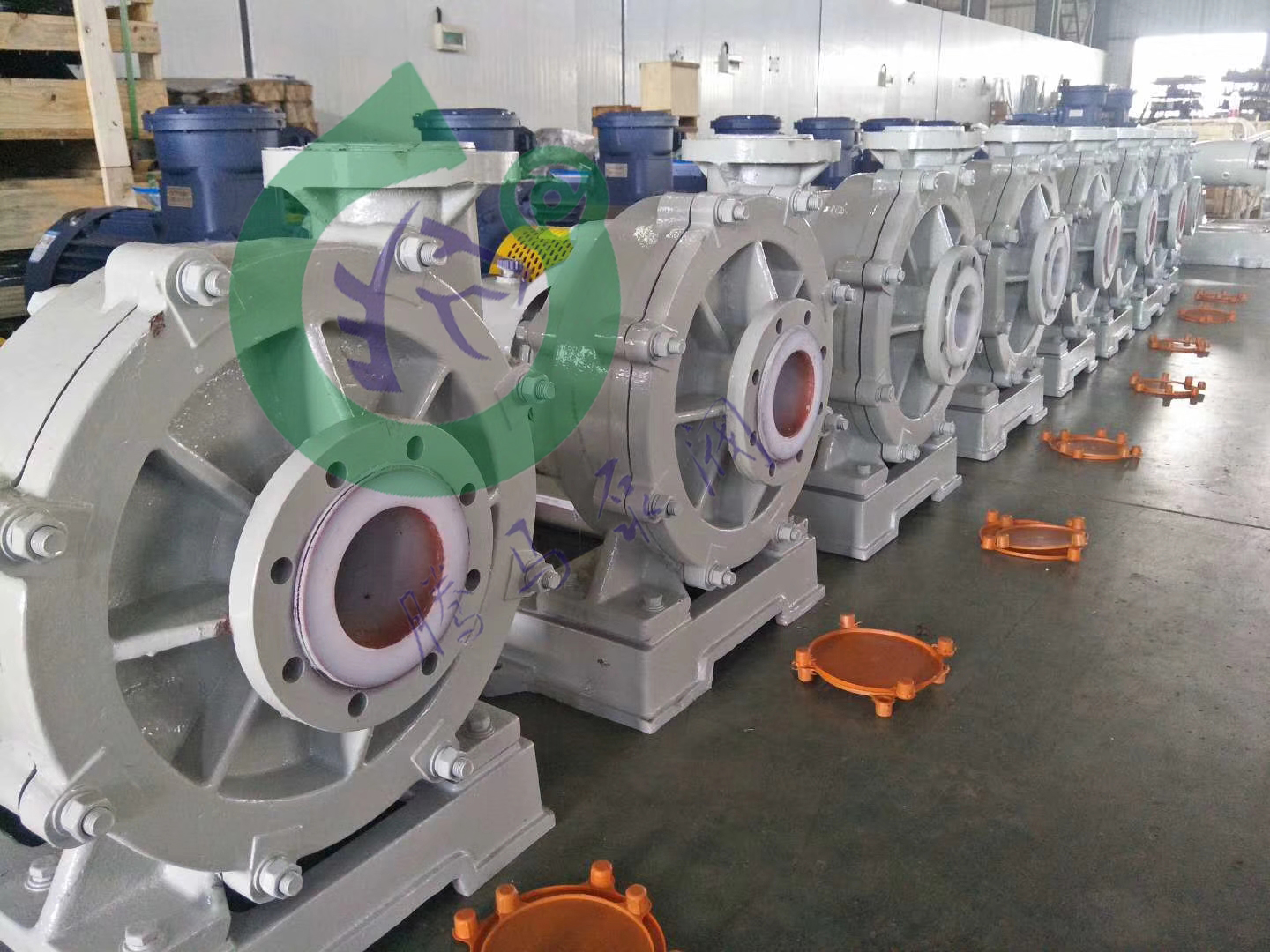

UHB脱硫脱销泵: 产品型号：; 产品产地：; 发布日期：2020-11-14; 浏览次数：次; 咨询电话：0563-5800155; 关键词：; 分享到 QQ空间微信新浪微博腾讯微博 62.9K; 下一个产品上一个产品

详细介绍

　型号表：

序号	型号	清水性能
序号	型号	流量范围Q(m³/h)	扬程范围H(m)	转速范围n(r/min)	电机功率范围(KW)	进出口直径(mm×mm)	效率(%)
1	32UHB-Z	3～15	8～20	2900	0.75～3	32×25	41
2	40UHB-Z	5～20	10～30	2900	1.1～4	40×32	42
3	50UHB-Z	10～30	10～35	2900	3～7.5	50×40	45
4	65UHB-Z	15～35	10～32	2900	4～11	65×50	47
5	65UHB-Z	15～40	10～55	2900	5.5～15	65×50	47
6	65UHB-Z	15～35	8～25	1450	3～7.5	65×50	47
7	80UHB-Z	30～50	20～50	2900	7.5～18.5	80×65	48
8	80UHB-Z	30～50	10～32	1450	5.5～15	80×65	48
9	80UHB-Z	30～50	10～60	1450	5.5～22	80×65	48
10	100UHB-Z	50～100	20～50	2900	11～37	100×80	48
11	100UHB-Z	50～100	15～32	1450	11～30	100×80	48
12	100UHB-Z	50～100	15～65	1450	11～45	100×80	48
13	125UHB-Z	60～130	20～45	2900	11～37	125×100	49
14	125UHB-Z	60～130	20～32	1450	11～30	125×100	49
15	125UHB-Z	60～140	20～70	1450	11～45	125×100	49
16	150UHB-Z	100～250	25～45	1450	22～55	150×125	55
17	150UHB-Z	80～200	11～18	980	11～30	150×125	55
18	150UHB-Z	100～220	25～60	1450	22～75	150×125	56
19	200UHB-Z	150～350	20～45	1450	22～75	200×150	56
20	200UHB-Z	150～400	30～65	1450	30～90	200×150	56
21	200UHB-Z	120～350	11～18	980	30～55	200×150	56
22	200UHB-Z	200～300	30～50	1450	37～110	200×150	57
23	250UHB-Z	300～650	30～55	1450	45～132	250×200	60
24	250UHB-Z	400～850	25～40	1450	55～132	250×200	60
25	250UHB-Z	700～900	20～30	1450	75～160	250×200	60
26	250UHB-Z	400～675	11～19	980	30～75	250×200	60
27	300UHB-Z	800～1300	20～60	1450	55～160	300×250	68
28	300UHB-Z	800～1300	16～28	980	45～132	300×250	68
29	300UHB-Z	800～1300	16～25	735	37～110	300×250	68
30	350UHB-Z	1400～1800	45～60	1450	110～200	350×300	70
31	350UHB-Z	1400～2000	18～23	980	132～200	350×300	70
32	350UHB-Z	1600～2000	18～23	980	132～250	350×300	70
33	350UHB-Z	1500～2000	18～23	735	110～200	350×300	70
34	400UHB-Z	1600～2000	20～28	980	132～250	400×350	75
35	400UHB-Z	1800～2300	20～24	980	132～250	400×350	75
36	400UHB-Z	1600～2000	16～22	735	110～200	400×350	75
37	500UHB-Z	2000～3000	28～35	735	280～355	500×400	80
38	500UHB-Z	2800～4000	18～28	735	280～400	500×400	80
39	500UHB-Z	1600～2500	16～20	585	220～250	500×400	80
40	500UHB-Z	2200～3200	11～16	585	220～280	500×400	80
41	600UHB-Z	2500～3700	32～38	735	400～500	600×500	80
42	600UHB-Z	3300～4500	28～34	735	450～710	600×500	80
43	600UHB-Z	5000～6000	22～26	735	500～900	600×500	80
44	600UHB-Z	2500～3700	13～18	585	355～500	600×500	80
45	600UHB-Z	4000～4800	10～15	585	355～500	600×500	80

注：以上性能参数只是一个范围，详细选型时请向我公司咨询。(详细外形安装尺寸订货后即提供)
安装尺寸图及安装尺寸表：

序号	型号	配套电机(KW)	A	B	C	E	H₁	H₂	L₁	L₂	L₃	L₄	L₅	L₆	h	s×n
1	32UHB-Z	0.75～1.1KW-2	260	260	315	78	160	150	100	335	100	210	115	780	25	20×4
	32UHB-Z	1.5～2.2KW-2	260	260	315	78	165	150	100	335	100	210	115	825	25	18×4
	32UHB-Z	3KW-2	260	260	315	78	170	150	120	335	120	225	880	825	25	18×4
2	40UHB-Z	1.1KW-2	260	260	315	86	165	165	100	335	100	245	120	810	25	18×4
	40UHB-Z	1.5～2.2KW-2	260	260	315	86	165	165	100	335	100	230	120	845	25	18×4
	40UHB-Z	3KW-2	260	260	315	86	170	165	120	335	120	245	120	900	25	18×4
	40UHB-Z	4KW-2	260	320	380	86	170	165	130	345	130	255	120	925	25	18×4
3	50UHB-Z	3KW-2	320	320	380	95	210	180	160	400	160	270	125	1020	25	20×4
	50UHB-Z	4KW-2	320	320	380	95	210	180	160	400	160	270	125	1020	25	20×4
	50UHB-Z	5.5～7.5KW-2	320	320	380	95	210	180	160	400	160	270	125	1060	25	20×4
4	65UHB-Z	4KW-2	320	320	380	105	210	190	160	400	160	270	125	1020	25	20×4
	65UHB-Z	5.5～7.5KW-2	320	320	380	105	210	190	160	400	160	270	125	1060	25	20×4
	65UHB-Z	11KW-2	320	370	435	105	225	190	165	525	165	280	125	1220	35	25×4
5	65UHB-Z（高）	5.5～7.5KW-2	320	320	380	123	210	205	160	400	160	280	135	1070	25	20×4
5	65UHB-Z（高）	11～15KW-2	320	370	435	123	225	205	165	525	165	280	135	1215	35	25×4
6	65UHB-Z	3KW-4	320	320	380	134	210	216	165	400	200	270	130	985	25	20×4
	65UHB-Z	4KW-4	320	320	380	134	210	216	165	400	200	270	130	1000	25	20×4
	65UHB-Z	5.5～7.5KW-4	320	320	380	134	210	216	165	400	200	270	130	1060	25	20×4
7	80UHB-Z	7.5KW-2	320	320	380	125	210	220	160	400	160	270	140	1110	25	20×4
	80UHB-Z	11～15KW-2	320	370	435	125	225	220	165	525	165	270	140	1200	35	25×4
	80UHB-Z	18.5KW-2	320	370	435	125	225	220	165	570	165	270	140	1300	35	25×4
10	100UHB-Z	11～15KW-2	410	460	530	130	280	230	190	705	190	305	135	1400	40	25×4
	100UHB-Z	18.5KW-2	410	460	530	130	280	230	190	705	190	305	135	1420	40	25×4
	100UHB-Z	22KW-2	410	460	530	130	280	230	190	705	190	305	135	1440	40	25×4
	100UHB-Z	30～37KW-2	395	485	555	130	305	230	210	670	210	335	135	1510	40	25×4
13	125UHB-Z	11～15KW-2	410	460	530	131	280	210	190	705	190	315	165	1400	50	25×4
	125UHB-Z	18.5KW-2	410	460	530	131	280	210	190	705	190	315	165	1460	50	25×4
	125UHB-Z	22KW-2	410	460	530	131	280	210	190	705	190	315	165	1480	50	25×4
	125UHB-Z	30～37KW-2	395	485	555	131	305	210	210	670	210	345	165	1560	50	30×4
